Три главныхтипы выдувных машинК ним относятся экструзионно-выдувное формование (EBM), литьевое формование с раздувом (IBM) и литьевое формование с раздувом и вытяжкой (ISBM). EBM охватывает самый широкий диапазон — от маленьких бутылок до 2000-литровых резервуаров — и подразделяется на машины непрерывного действия для мелких деталей и аккумуляторные машины для крупных. IBM производит маленькие бутылочки с точными горлышками. ISBM производит прозрачные бутылки из ПЭТ. Ваш продукт определяет тип. Найдите его в таблице ниже.
Каждое полое пластиковое изделие изготавливается из одного из трех семейств машин. Выберите правильный вариант, и ваша линия будет работать скудно в течение многих лет. Выберите неправильный вариант, и никакие настройки вас не спасут.
Покупатели часто обращаются к нам после нескольких недель запутанных исследований. В большинстве статей перечисляются три типа, каждый описывается в двух предложениях и на этом заканчивается. Никто не объясняет подтипы, а для больших контейнеров подтип является реальным решением.
Это руководство исправляет это. Мы производим экструзионно-выдувные машины, поэтому знаем эту семью изнутри. Что касается двух других типов, мы рассказываем вам, что они делают хорошо и когда стоит поискать в другом месте, в том числе и вдали от нас.
Три основных типа с первого взгляда
| ДМ | ИБМ | МСБМ | |
|---|---|---|---|
| Как это работает | Выдавливает трубочку (заготовку), раздувает ее в форме. | Впрыскивает преформу, затем выдувает ее | Впрыскивает ПЭТ-преформу, растягивает и выдувает ее. |
| Диапазон размеров | Самый широкий — от маленьких бутылок до резервуаров 2000 л. | Маленький — обычно менее 1 л. | От маленького до среднего — бутылки с водой и напитками |
| Сила подписи | Крупные детали, ручки, многослойные стенки. | Точные шейки, без обрезков | Прозрачные, прочные и легкие ПЭТ-бутылки. |
| Типичные материалы | ПНД, ПП, ПВХ, ВМПЭВП | ПНД, ПП, ПС | ДОМАШНИЙ ПИТОМЕЦ |
| Типичные продукты | Канистры, бочки, цистерны IBC, топливные баки, игрушки. | Флаконы для таблеток, косметические баночки, капельницы | Вода, газировка, сок, бутылки с пищевым маслом |
Экструзионно-выдувное формование (ЭБМ)
Экструзионно-выдувная машина плавит пластик, проталкивает его через матрицу в виде полой трубки, называемой заготовкой, затем закрывает форму вокруг трубки и надувает ее воздухом. Пластик принимает форму формы, охлаждается и выбрасывается.
EBM охватывает больше продуктов, чем два других типа вместе взятых. Он обрабатывает ручки (встроенные в канистры), многослойные стенки и размеры, которых не достигает ни один другой процесс. Он также использует самый дешевый инструмент из трех для сопоставимых деталей.
Семья разделилась на две ветви, и это разделение имеет большее значение, чем думает большинство покупателей. Мы сравнили их подробно в нашейаккумулятор против непрерывной направляющей— вот короткая версия.
Экструзионные машины непрерывного действия
Машины непрерывного действия безостановочно выдавливают заготовку, а формы перемещаются, чтобы поймать ее. Они отлично справляются с небольшими емкостями больших объемов — бутылками, упаковками для ежедневной химии, канистрами объемом до 15 литров.
В нашем ассортименте существуют две сборки. Машины для перемещения форм обрабатывают 2–15 л с усилием зажима от 40 до 165 кН. Машины с изогнутыми рукавами повышают скорость и обеспечивают соэкструзию 1–6 слоев для деталей объемом 5–30 л. Просмотритенепрерывный диапазон машиндля полного состава.
Машины аккумуляторные (накопительные)
Машины-аккумуляторы собирают полную загрузку расплава в цилиндр-хранилище, а затем выбрасывают ее одним быстрым выстрелом. Эта скорость образует большую заготовку, прежде чем сила тяжести растянет и утончит ее. У крупных частей нет другого пути.

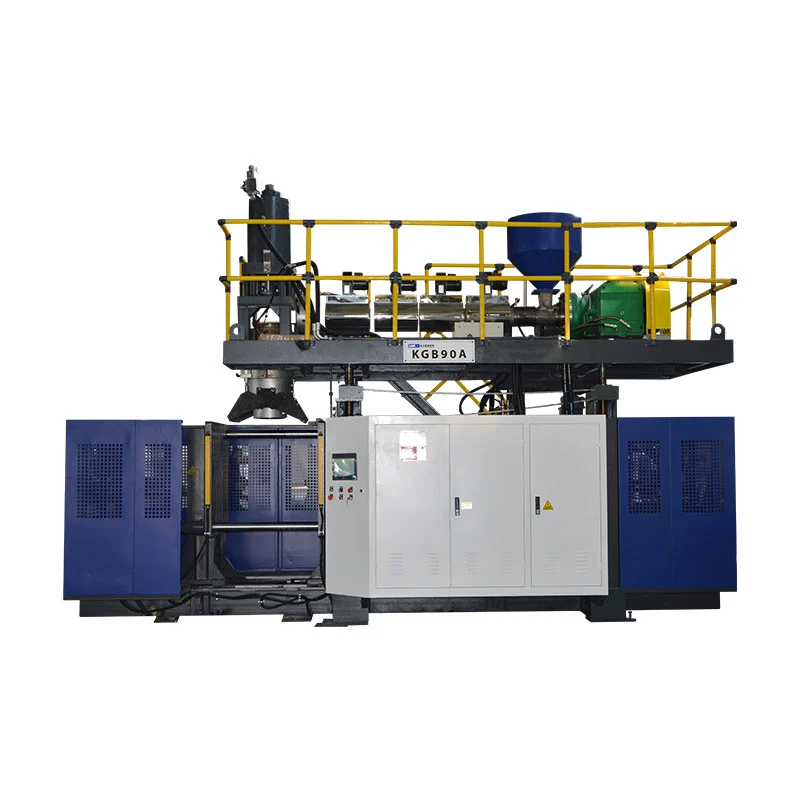

Реальные цифры показывают масштаб. НашКГБ80Апроизводит бочки емкостью 30 л с усилием зажима 215 кН и аккумулятором емкостью 5 л. ТрехцилиндровыйКГС1000Л-IBCпроизводит цистерны IBC емкостью 1000 л с зажимным усилием 1000 кН и двумя винтами диаметром 100 мм.диапазон аккумуляторадостигает максимума при контейнерах емкостью 2000 л и усилии 1800 кН.
Инжекционно-выдувное формование (IBM)
Машина для литья под давлением и выдува работает на одной машине в два этапа. Сначала он отливает под давлением твердую заготовку с готовым горлышком. Затем он передает горячую заготовку на станцию выдувания и надувает корпус.
Расплата — точность. Горловина отлита методом литья под давлением, поэтому резьба и уплотнительные поверхности при каждом выстреле имеют точные размеры. IBM также не производит обрезков, поскольку ничего не обрезается.
Компромисс — размер. IBM подходит для небольших контейнеров, обычно до одного литра — бутылочек для таблеток, косметических баночек, бутылочек-капельниц. Для всего, что имеет ручку или реальный объем, EBM берет верх. Кинггл фокусируется на EBM; Если ваш продукт представляет собой фармацевтический флакон объемом 100 мл, специалист IBM обслужит вас лучше, и мы так скажем.
Инжекционное формование с раздувом и вытягиванием (ISBM)
Машина для литья под давлением с выдувом и вытяжкой производит прозрачные ПЭТ-бутылки, из которых вы пьете. Он нагревает ПЭТ-преформу, растягивает ее в длину с помощью стержня и одновременно выдувает наружу. Это растяжение в двух направлениях выравнивает полимерные цепи.
Выравнивание – это волшебство. Он придает ПЭТ стеклянную прозрачность, прочность и легкий вес — бутылка из-под газировки выдерживает карбонизацию под давлением при весе в несколько десятков граммов.
ISBM работает в двух конфигурациях. Одноступенчатые машины формуют и выдувают преформу на одной машине, что подходит для небольших тиражей и нестандартных форм. Двухэтапные линии покупают или формуют преформы отдельно и выдувают их на высокой скорости — стандарт для массового производства напитков. Работа над напитками из ПЭТ живет здесь, а не в EBM.
Какой тип машины производит ваш продукт?
Читатели приходят с продуктом, а не с процессом. Итак, переверните стол. Найдите свой продукт слева и прочтите тип машины справа.
| Ваш продукт | Тип машины | Почему |
|---|---|---|
| ПЭТ-бутылка для воды/газировки | МСБМ | Стретч придает ПЭТ прозрачность и прочность. |
| Флакон для таблеток, косметическая баночка | ИБМ | Точные шейки, без обрезков |
| Бутылка для моющего средства/шампуня | ЭБМ — непрерывный | Быстрые циклы, ручки, цвета, полосы просмотра |
| Канистра (1–15 л) | ЭБМ — непрерывный | Встроенные ручки, высокая производительность. |
| Химический барабан (30–250 л) | ЭБМ — аккумулятор | Тяжелый паризон нуждается в сохраненном выстреле |
| IBC-цистерна (1000 л) | EBM — аккумуляторный, 3-цилиндровый | Единственный путь в паризон такого размера. |
| Автомобильный топливный бак | ЭБМ — аккумуляторный, многослойный | Шестислойная стенка блокирует пары топлива. |
| Резервуар для воды, каяк, дорожный барьер | ЭБМ — аккумулятор | Посмотрите нашвыдувное и ротационное формованиесравнение |
Выше всего этого находится еще одна развилка. Если ваша деталь может быть сплошной, а не полой, прочитайте нашуВыдувное формование против литья под давлениемсначала направь.
Рекомендации по покупке по типу
Тип машины определяет форму ваших инвестиций, а не только процесс. Менеджеры по закупкам должны взвесить четыре фактора, прежде чем запрашивать предложение у любого производителя выдувных машин.
Структура цен.В рамках EBM цена зависит от размера контейнера, силы зажима, количества станций и слоев. Бутылочная машина и линия IBC отличаются на порядок. Ни один честный поставщик не называет цену до того, как увидит вашу деталь — стоимость зависит от модели машины и производственных требований.
Энергопотребление.Энергия зависит от размера машины. В нашем каталоге указаны реальные средние значения: 12–18 кВт на машине объемом 2 л, 27–37 кВт на 30 л KGB80A, 110–150 кВт на линии IBC. Спросите у каждого поставщика одну и ту же цифру, а затем сравните энергию на готовую деталь, а не на час.
Срок выполнения и послепродажное обслуживание.Изготовление больших нестандартных машин занимает больше времени, чем изготовление стандартных бутылочных машин. Спросите, кто устанавливает машину, кто обучает ваших операторов и как быстро доставляются запасные части в вашу страну. Машина без опоры – будущая проблема с шильдиком.
Глубина поставщика.Спросите, сколько инженеров работает у производителя и какие марки компонентов используются внутри машины. Kinggle производит продукцию с использованием ПЛК Mitsubishi, сервоуправления MOOG, а также электрооборудования OMRON и Schneider и открыто перечисляет их. У поставщика, который скрывает спецификацию, есть причина.
Три ошибки, которые совершают покупатели впервые
Выбор типа по цене, а не по товару.Более дешевая машина неправильного типа производит ноль продаваемых деталей. Сначала заблокируйте тип. Согласование цены во-вторых.
Игнорирование подтипа EBM.«Экструзионная машина» не является спецификацией. Машина непрерывного действия не может сформировать бочку емкостью 60 л, а аккумулятор слишком большого размера тратит энергию на бутылки. Нашпятиэтапное руководство по выборувыполняет математические расчеты размеров.
Пропуск разговора о дефекте.Каждый тип выходит из строя по-своему, а частота сбоев зависит от технических характеристик машины. Небольшой зажим обеспечивает вспышку при каждом снимке. Прежде чем подписывать документ, прочтите наше руководство по устранению дефектов и спросите у своего поставщика, как машина предотвращает каждый сбой.
Часто задаваемые вопросы
Каковы основные типы выдувных машин?
Тремя основными типами выдувных машин являются экструзионное формование с раздувом (EBM), литьевое формование с раздувом (IBM) и литьевое формование с раздувом и растяжением (ISBM). EBM охватывает самый широкий ассортимент продукции и подразделяется на машины непрерывного действия для небольших контейнеров и аккумуляторные машины для крупных деталей, таких как бочки и цистерны IBC. IBM производит маленькие бутылочки с точными горлышками. ISBM производит прозрачные бутылки из ПЭТ.
В чем разница между экструзией и литьем с раздувом?
Экструзионно-выдувное формование формирует полую трубку из расплавленного пластика, а затем раздувает ее внутри формы. При литье с раздувом под давлением сначала отливается твердая заготовка с готовым горлышком, а затем выдувается заготовка, придавая ей окончательную форму. EBM работает с самым широким диапазоном размеров: от бутылок до 2000-литровых резервуаров. IBM подходит для небольших бутылочек, горлышко которых требует точных размеров, например фармацевтических контейнеров.
Какой тип выдувной машины лучше всего подходит для больших контейнеров, таких как бочки и IBC-цистерны?
Экструзионно-выдувные машины с накопительной головкой производят большие контейнеры. Аккумулятор хранит полный заряд расплава, а затем быстро его сжигает — прежде чем тяжелая заготовка растянется и утончится под собственным весом. Ассортимент аккумуляторов Kinggle варьируется от 20-литровых машин до трехцилиндровых систем для 1000-литровых IBC-цистерн и 2000-литровых контейнеров.
Какой тип выдувной машины производит бутылки для воды из ПЭТ?
Машины для литья под давлением с вытяжкой и выдувом (ISBM) производят прозрачные бутылки для воды и напитков из ПЭТ. В ходе этого процесса нагретая заготовка растягивается в длину во время ее выдувания, что выравнивает полимер и придает ПЭТ его прозрачность и прочность. Двухэтапный метод ISBM, при котором преформы формуются отдельно, а затем выдуваются, преобладает в производстве напитков в больших объемах.
Сколько стоит выдувная машина?
Стоимость зависит от типа и комплектации машины. При экструзионно-выдувном формовании цены зависят от размера контейнера, силы смыкания, количества станций, количества слоев и степени автоматизации машины. Маленькая бутылочная машина и линия IBC на 1000 литров отличаются на порядок. Самый быстрый путь к реальному числу — это указанное предложение, основанное на объеме вашей детали, материале, толщине стенки и целевой производительности.
Знаете свой продукт, но не уверены в машине?
Если вы оцениваете выдувную машину для своей производственной линии, наша команда инженеров может помочь вам выбрать правильный тип и конфигурацию в зависимости от размера вашего продукта, материала и производственных целей. Отправьте подробную информацию о детали, и мы ответим конкретной рекомендацией, включая честное направление, если ваш продукт предназначен для машины, которую мы не производим. Производство экструзионно-выдувных машин с 2002 года, в команде 15 инженеров.
Спросите, какая машина подходит для вашего продукта →Три типа, одно правило: товар подбирает машина. ПЭТ-бутылки поступают в ISBM. Точные маленькие шейки идут в IBM. Все остальное — от бутылок шампуня до 2000-литровых резервуаров — принадлежит экструзионно-выдувному формованию, разделенному междунепрерывныйиаккумулятормашины. Найдите свой продукт в справочной таблице, затем определите размер машины с помощьюруководство по выбору.
