Сервогидравлическая выдувная машина: как оценить систему привода перед покупкой

Начните с того, чем на самом деле управляет сервосистема.

В сервогидравлической системе электропривод и двигатель управляют насосом, обеспечивающим гидравлическую мощность. Гидравлический контур машины затем распределяет эту мощность на соответствующие приводы. Спросите, какую переменную регулирует контур управления: давление питания, заданный расход, положение оси или их комбинацию. Это разные задачи управления, даже если в цитате все они названы «сервоуправлением».

Бош Рексрот описывает свойПреобразователи частоты Sytronixкак комбинации мотор-насос, которые соответствуют потребностям подключенной нагрузки и снижают потребность во время фаз холостого хода. Это устанавливает принцип работы. Он не определяет, какие компоненты, датчики или программное обеспечение Rexroth используются в конкретной сборке Kinggle или какую экономию можно достичь с помощью этой сборки.

Поэтому первым документом закупки должен быть осевой график. Перечислите открытие и закрытие формы, перемещение каретки, движение выдувного штифта, вынимание и любое применимое движение разряда аккумулятора. Рядом с каждым движением запишите его привод и метод управления. Если два механизма используют один гидравлический источник, сделайте эту взаимосвязь видимой. Если экструзией управляет отдельный привод, держите его отдельно от гидравлического блока.

Контроль поставок — это не то же самое, что контроль деталей.

Насос с регулируемым давлением может поддерживать повторяющееся движение, но значение давления не доказывает, что цилиндр достиг заданного положения. Аналогично, энкодер на двигателе насоса описывает движение этого двигателя. Он не измеряет автоматически положение плиты, параллельность формы или толщину стенок готового изделия. В предложении должна быть указана обратная связь, использованная для каждой обещанной функции.

КингглаСтраница продукта КГБ2Лперечисляет конструкцию гидравлического дифференциала, серводвигатель масляного насоса и ПЛК Mitsubishi. Эти элементы описывают различные части машины. ПЛК — это контроллер последовательности, а не свидетельство полностью электрического движения. Для более широкого обзора процесса см.руководство по выдувной машинеобъясняет, где экструзия, зажим и выдувание сочетаются друг с другом.

Полезная спецификация сервопривода называет контролируемую функцию и доказательства, подтверждающие ее. Марка компонента или значок двигателя сами по себе не являются критерием приемки.

Прочтите опубликованные цифры, не перепутав их значения.

Бутылочные и аккумуляторные машины Kinggle представляют собой полезные примеры сервогидравлического оборудования различного масштаба. Цифры, приведенные ниже, взяты со связанных страниц моделей. Это опубликованные ссылки на конфигурации, а не измерения одного общего производственного испытания. Они должны вести инженерную дискуссию, а не сравнивать эти машины друг с другом.

Источники: три связанные таблицы спецификаций Kinggle. На страницах значения л/мин указаны как «объем сервонасоса»; Л/мин — это единица расхода, в отличие от смещения на оборот. Подтвердите фактический объем насоса, диапазон скоростей и номинальные условия эксплуатации в выбранной строительной документации.

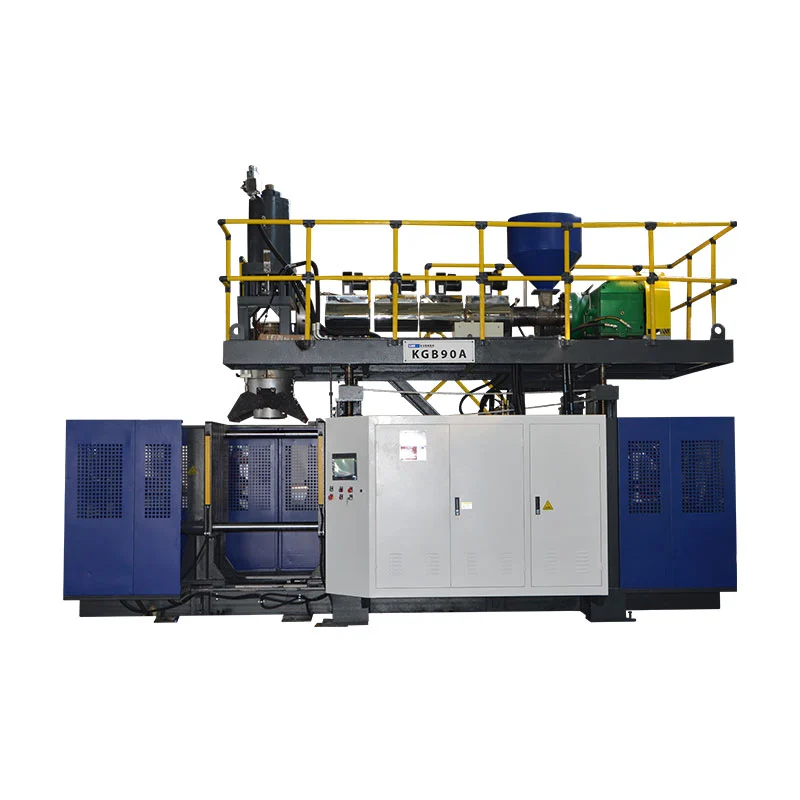

КГБ2Л имеет одностанционное устройство перемещения форм. На страницах KGB90A и KGB100B описаны машины с аккумуляторной головкой, фиксацией пресс-формы масляным цилиндром и гидравлическими сервосистемами. Их размеры контейнеров и требования к зажиму существенно различаются. Таким образом, двигатель насоса мощностью 25 кВт на KGB100B не является доказательством того, что он менее эффективен, чем двигатель мощностью 11 кВт на KGB2L.

Также отделите двигатель насоса от двигателя экструдера.Стол КГБ100БВ списке есть двигатель экструдера мощностью 55 кВт и серводвигатель масляного насоса мощностью 25 кВт. Эти номиналы относятся к различным нагрузкам. Ни одно из чисел не представляет собой количество электроэнергии, потребляемой при производстве конкретного принятого контейнера.

Две каталожные этикетки заслуживают особого внимания.

На странице KGB2L в разделе «Производительность (сухой цикл)» указано 600 ПК/час. Считайте это показателем сухого цикла, а не обещанием принимать 600 бутылок в час. Производительность продукции зависит от фактической бутылки, формы, смолы, последовательности охлаждения и отделки. Быстрое пустое движение не может привести к таким результатам.

На той же странице указано «Среднее энергопотребление» от 12 до 18 кВт. Эти единицы описывают мощность, а не энергию, накопленную с течением времени. Не конвертируйте диапазон в кВтч на бутылку без соответствующего окна измерения и количества принятой продукции. Кинггларуководство по энергопотреблениюобъясняет это измерение отдельно.

Давление и расход должны работать вместе в требуемой последовательности.

Величина напорного расхода насоса не говорит покупателю, какой расход остается доступным при требуемом давлении. Мощность двигателя, характеристики насоса, состояние масла и потери в цепи ограничивают эту рабочую точку. Просмотрите диаграмму давления-расхода для фактического рабочего цикла, включая время, затраченное на каждое состояние. Перечня отдельных максимальных значений недостаточно.

Каталог насосов Parker T6дает процедуру выбора, которая проверяет рабочий объем, скорость, утечку, доступный расход и потери мощности. Разработанный им метод отличает теоретический поток от эффективного потока и добавляет потери к теоретической требуемой мощности. Этот метод здесь полезен; его особые характеристики насоса не следует переносить на машину Kinggle.

Короткий расчет выявляет недостающую информацию

Идеальная гидравлическая мощность, связанная с перепадом давления и подаваемым потоком, равна:

Для примерной рабочей точки 100 бар и 60 л/мин идеальная гидравлическая мощность составляет 10 кВт. При 200 бар при том же расходе это 20 кВт. Это сконструированные примеры, а не рабочее давление Kinggle или результаты испытаний. Фактическая входная мощность привода также должна покрывать соответствующие потери; электрические характеристики не могут рассматриваться как идеальная гидравлическая мощность.

Расчет объясняет, почему двигатель насоса мощностью 11 кВт и каталожное значение 80 л/мин не обеспечивают производительность насоса 80 л/мин при любом давлении. Поставщику необходимо показать условия эксплуатации, которые могут возникнуть вместе. Спросите о постоянных и периодических ограничениях, допустимом диапазоне скоростей, режимах ограничения мощности и последствиях достижения предела.

Прежде чем увеличивать размер помпы, просмотрите перекрывающиеся движения.

Если движение каретки и другая гидравлическая ось перекрываются, их совокупная потребность может отличаться от их индивидуальной потребности. Схема может установить приоритет оси, временно снизить скорость или разделить источники питания. Попросите поставщика объяснить выбранную стратегию и продемонстрировать ее в указанной последовательности. Не думайте, что каждое указанное движение одновременно достигает своей максимальной скорости.

Сила зажима требует отдельного рассмотрения формы и зажимного механизма. Показания давления насоса не являются прямым измерением полезной силы на инструменте или свидетельством параллельности плит. Сравните заказанную толщину формы, ход открытия, способ монтажа и требования к защемлению с утвержденной конфигурацией зажима.

Продолжайте выдувать воздух из этого расчета. Значение 0,8 МПа на странице KGB100B обозначено как давление удара. Это не номинальное давление гидравлической системы. Кинггларуководство по требованиям к утилитамразделяет электроснабжение, сжатый воздух и охлаждающую воду, поэтому эти системы можно рассматривать на их собственных условиях.

Следуйте циклу, а не судите одно впечатляющее движение.

Короткая демонстрация может заставить машину выглядеть отзывчивой, но при этом скрыть потери времени производства. Запишите фактическую последовательность действий от готовности заготовки до следующей принятой детали. Включите разрешения, позволяющие начать каждое движение. Гидравлическая ось, ожидающая робота или условия охлаждения, может быть уже достаточно быстрой; его ускорение не сократит полный цикл.

Во время быстрого перемещения наблюдайте, плавно ли движение достигает запрограммированного положения и замедляется ли перед контактом. Во время фиксации формы проверяйте нарастающее давление и фактическое состояние зажима. Во время выдержки или охлаждения проверьте, какие гидравлические нагрузки остаются активными и как реагирует питание. При открытии и выносе следите за помехами, задержкой разрешения или повторными исправлениями.

Записывайте время движения и качественные результаты вместе. Более короткое время закрытия формы имеет небольшую покупательную ценность, если оно приводит к нестабильному защемлению или требует более поздней регулировки. Точно так же тихого силового агрегата недостаточно, если движение замедляется по мере достижения маслом нормального рабочего состояния. Проба должна соединить движение с последующей за ним частью.

Держите паризон-контроль на собственном диагностическом пути

Сервогидравлическая экструзионно-выдувная машина может иметь отдельную систему контроля толщины стенок. На странице Kinggle KGB100B указан контроллер толщины MOOG 100. Это не делает управление скоростью насоса и программирование зазора матрицы взаимозаменяемыми. Они касаются разных частей процесса, и тест должен сохранять оба набора настроек.

Если распределение стенок меняется от цикла к циклу, сравните команду заготовки и доступную обратную связь со стабильностью экструзии, постоянством выстрелов и временем. Если одна сторона остается тонкой, проверьте центрирование и выравнивание, прежде чем увеличивать полный профиль. Кинггларуководство по программированию parisonобъясняет, почему редактирование программного обеспечения не может надежно устранить механическую или технологическую неисправность.

Практический приоритет покупки — это повторяемая последовательность действий, позволяющая производить приемлемые детали. Пиковая скорость по оси не соответствует этой цели. Требуйте записей о событиях, показывающих, какой этап изменился при изменении производительности или качества, вместо того, чтобы принимать одно числовое значение всего цикла без разбивки.

Сравните гидравлические, сервогидравлические и электрические приводы по назначению.

Метки дисков полезны только после того, как ясна архитектура движения. «Гидравлический» описывает, как мощность достигает привода. «Сервогидравлический» добавляет описание управления, часто в составе мотопомпы. «Полностью электрический» должен идентифицировать электрическое приведение в действие указанных движений машины. Станок также может комбинировать разные типы приводов, поэтому схема оси более информативна, чем одна метка.

Документация производителя показывает, почему это различие имеет значение. Бош Рексротописание гидропривода регулируемой скоростиобъясняет работу мотопомпы в зависимости от потребности. Напротив,Описание электрической машины Бекумачетко идентифицирует электрический зажим, подъем и выгрузку экструдера. Последнее является примером определения, а не рекомендацией заменить гидравлические модели Kinggle или доказательством наличия электрического предложения Kinggle.

Не думайте, что обычный гидравлический агрегат работает с полной нагрузкой во время каждой паузы. Необходимо проверить его насос и разгрузочные устройства. Аналогично, не думайте, что сервопакет исключает охлаждение, уход за маслом или все гидравлические потери. Bosch Rexroth описывает снижение тепловложения и потребности в охлаждении для своих систем с регулируемой скоростью, но это не утверждение, что вся производственная ячейка не нуждается в охлаждении.

Для закупки укажите в шорт-листе машину, которая соответствует форме и требуемому усилию, выполняет последовательность действий и может обслуживаться на месте. Затем сравните результаты измерений для одного и того же продукта. Если правила гигиены ограничивают использование гидравлического масла рядом с изделием, четко определите зону ограничения и разрешенные меры. Если доступ к сервисному обслуживанию затруднен, проверьте пути замены компонентов, прежде чем выбирать пакет.

Архитектура привода занимает свое место благодаря совместимости продукта и документированным результатам. Выбор новейшей метки перед определением детали приводит к дорогостоящему сравнению без надежной основы для принятия решения.

Сделайте приемочный тест ответом на вопрос о покупке

Сервогидравлические приемочные испытания должны установить, соответствует ли заказанная упаковка требуемой производственной последовательности при определенных условиях. Перед запуском согласуйте чертеж изделия, версию пресс-формы, марку смолы и испытания принятых деталей. Определите фактическую сборку машины и версию программного обеспечения. Изменение образца для испытания в середине может сделать невозможным сравнение явно лучших результатов по энергии или циклу.

Используйте отдельные записи для поведения гидравлического привода и общей энергии машины. Субсчетчик привода насоса может помочь объяснить, где гидравлический агрегат использует электричество. Входящий счетчик машины может также фиксировать данные об экструзии, нагревателях и установленных вспомогательных устройствах. Ни один из них не обязательно захватывает компрессор или охладитель. Запишите границу рядом с результатом вместо того, чтобы описывать каждое показание как «потребление машины».

ЕВРОМАП 46.2, версия 1.0, определяет измерение энергии, связанной с продуктом, для экструзионно-выдувной машины с заданной формой и требованиями к продукту, определенными заказчиком. Это требует стабильной автоматической работы, состояния ствола и температуры масла перед измерением. Условия его измерения включают не менее 10 минут и не менее 15 циклов. Это требования к измерению энергии, а не полное испытание на надежность или приемку отгрузки.

Используйте определенные условия рекомендации, если этот метод является частью соглашения о покупке. Добавьте отдельный план анализа и отбора проб, соответствующий продукту и производственному риску. Требование к более длительному сроку службы требует собственной согласованной продолжительности, политики остановок, проверок и обработки отклонений; это не должно подразумеваться только энергетическим испытанием.

1. Заморозьте тестовую конфигурацию, идентификацию продукта, утилиты и ограничения качества.
2. Стабилизируйте машину в соответствии с согласованным методом и инструкциями по эксплуатации.
3. Запишите обычную производственную последовательность, включая перекрывающиеся движения и паузы.
4. Измерьте электроэнергию и принятую мощность в одном и том же заданном окне.
5. Проверьте образцы на соответствие согласованным размерам, расположению стен и проведите функциональные испытания.
6. Воспроизведите разрешенные условия остановки и перезапуска и запишите поведение восстановления.
7. Закройте отклонения с подтверждающими результатами и сохраните утвержденные настройки.

Энергия на принятую часть измеряется в кВтч, разделенном на принятые части из того же окна. Если испытание предназначено только для границ машины, назовите метрику соответствующим образом. Этот показатель закупок не следует путать со знаменателем массы продукта EUROMAP, и он не должен скрывать брак, считая каждое формованное изделие принятым продуктом.

Кинггларуководство по заводским приемочным испытаниямпоказывает, почему простой «пройденный» результат является слабым доказательством. Примените эту логику к пакету приводов: укажите, что наблюдалось, при каких условиях, в отношении какого предела и что произошло, когда последовательность изменилась.

Исправная система отделяет неисправности гидравлической системы от неисправностей процесса.

Выберите пакет, который позволит техническому обслуживанию выявить проблему перед изменением настроек. Сервосигнализация, колебания давления и тонкая стенка бутылки — это разные наблюдения. Они могут быть связаны, но рассмотрение их как одной «гидравлической проблемы» может привести к ненужным изменениям. Начните с записанного события и сравните его с последним утвержденным базовым уровнем производства.

Эти проверки организуют расследование; они не заменяют процедуру поиска неисправностей поставщика. Для физических проверок, электрических измерений и гидравлических регулировок требуется уполномоченный персонал. В инструкциях к машине должно быть указано, как изолировать электрическую, гидравлическую и пневматическую энергию и как обращаться с оставшимися нагрузками. Остановка двигателя сама по себе не означает, что гидравлический контур можно безопасно открывать.

Руководство OSHA по опасной энергииидентифицирует гидравлическую и пневматическую энергию наряду с электрическими и механическими опасностями. Используйте применимые местные требования и процедуру изоляции, специфичную для машины. Никогда не обходите блокировку и не ослабляйте соединение под напряжением для выявления проблемы с давлением.

Проверьте пакет услуг перед отправкой

Требуется индексированный гидравлический контур, электрические чертежи, номера деталей компонентов, утвержденные спецификации масла и фильтров, инструкции по техническому обслуживанию и документированная резервная копия настроек. Покупатель должен знать, как заменить привод или контроллер, не потеряв утвержденную конфигурацию. Согласуйте, кто может получить доступ к защищенным параметрам и как измененные настройки будут записываться и отменяться.

Проверьте доступ к шкафу и систему охлаждения в зависимости от окружающей среды предприятия. Проверьте, может ли обслуживание добраться до точек обслуживания без демонтажа стороннего оборудования или входа в опасную зону. Наличие запасных частей заслуживает конкретного обсуждения их идентификаторов и условий поставок, а не обещаний, что знакомые бренды компонентов устранят простои.

Полезная передача включает принятые исходные данные, список сигналов тревоги и доказательства, необходимые для удаленной диагностики. Это позволяет заводу сообщать об идентифицируемом состоянии вместо отправки видео необъяснимой остановки.

Укажите приводную систему в спецификации покупки.

Предложение должно связывать комплект привода с утвержденным продуктом и производственным объектом. Начните с чертежа детали, конечного веса, требований к стенкам, марки смолы, расположения инструментов и запланированных смен. Затем определите движения и условия работы, которые должна выполнить машина. Это дает поставщику обязанность решать проблему, а не запрашивать двигатель определенного размера.

Для маленькой бутылочкиКГБ2Лобеспечивает опубликованную отправную точку малой мощности. Для более крупных промышленных товаровКГБ90АиКГБ100Бпредоставить ссылки на аккумулятор-машину. Выбирайте среди них по полному набору инструментов и требованиям к процессу, а не только по номинальному объему контейнера.

В графике привода должны быть указаны схема подачи гидравлической жидкости, характеристики насоса и двигателя, контролируемые переменные, требуемая обратная связь и допустимый рабочий диапазон. Прикрепите согласованную последовательность и определите, какие действия могут пересекаться. Учитывайте охлаждение масла и условия завода, поскольку оборудование должно работать на заводе-получателе, а не только на испытательной площадке поставщика.

• Определите приемлемый выход продукта отдельно от производительности в сухом цикле.
• Укажите энергетическую границу и согласованный метод измерения.
• Укажите, как будут регистрироваться события цикла, отклонения и идентичность образцов.
• Определите чертежи, резервные копии программного обеспечения и файлы обслуживания, предоставленные при передаче.
• Согласуйте разрешенные сценарии перезапуска и доказательства, необходимые для их принятия.

Соблюдайте четко выраженные эксплуатационные и коммерческие условия. Если снижение энергопотребления является условием покупки, определите базовый уровень для сравнения и тестовый образец. Если гарантированный результат имеет значение, укажите критерии приемки деталей и условия испытаний. Общее обещание быстрого реагирования не может разрешить спор о медленной производственной линии.

Самое сильное предложение объяснит, почему выбранный им пакет «давление-расход» соответствует форме и последовательности, как испытание подтвердит этот выбор и как завод-получатель может сохранить результат. Купите это инженерное решение. Метка сервопривода — это только начало оценки.
